کوره تونل از پیش ساخته شده فرش تونل با ظرفیت بالا

طراحی ماژولار تونل پیش ساخته

مرور کلی

کوره تونل از پیش ساخته شده یک مرکز پردازش حرارتی پیشرفته است که در صنایع مختلف برای تولید مداوم سرامیک، آجر،و مواد دیگر که نیاز به درمان با درجه حرارت بالا دارندبرخلاف کوره های سنتی که در محل ساخته می شوند، کوره های تونلی از قبل ساخته شده از اجزای ساخته شده ساخته می شوند، که امکان نصب سریع و کنترل کیفیت را افزایش می دهد.این کوره ها بر اساس اصل تبادل گرما در مقابل جریان کار می کنند، که در آن محصولات از طریق مناطق دمایی مختلف در یک مسیر خطی حرکت می کنند، بهینه سازی بهره وری حرارتی و کیفیت محصول.این طراحی ماژولار نه تنها زمان ساخت را کاهش می دهد بلکه انعطاف پذیری در سفارشی سازی را برای پاسخگویی به نیازهای خاص تولید فراهم می کندکوره های تونلی از پیش ساخته شده به دلیل بهره وری انرژی، توزیع یکسان دمای و توانایی پردازش حجم زیادی از محصولات به طور مداوم شناخته می شوند.

ساختار

ساختار یک کوره تونل از پیش ساخته شده شامل چندین جزء کلیدی است:

• چارچوب فولاد: پشتیبانی ساختاری از کوره را فراهم می کند و ثبات و دوام را تضمین می کند.
• پنل های عایق: این پنل های از پیش ساخته شده برای تشکیل دیوارها و سقف کوره جمع می شوند و عایق حرارتی عالی را برای به حداقل رساندن از دست دادن گرما ارائه می دهند.
• سیستم راه آهن: یک سیستم ریل مستمر از طریق کوره عبور می کند، که حرکت آسان واگن های حمل کننده محصولات را تسهیل می کند.
• سیستم گرمایش: این شامل سوزان ها یا عناصر گرمایشی الکتریکی است که در طول طول کوره توزیع شده اند، طراحی شده برای ایجاد مناطق دمایی مختلف برای مراحل مختلف فرآیند سوخاری.
• سیستم کنترل: سیستم های کنترل پیشرفته نظارت و تنظیم دمای هوا و سرعت حرکت، اطمینان از شرایط مطلوب برای محصولات.
• خروجی و تهویه: سیستم های خروجی و تهویه کارآمد گاز ها را حذف می کنند و جریان هوا را در کوره تنظیم می کنند و یک محیط داخلی سازگار را حفظ می کنند.

جریان فرآیند

عملکرد یک کوره تونل از پیش ساخته شده را می توان در مراحل زیر خلاصه کرد:

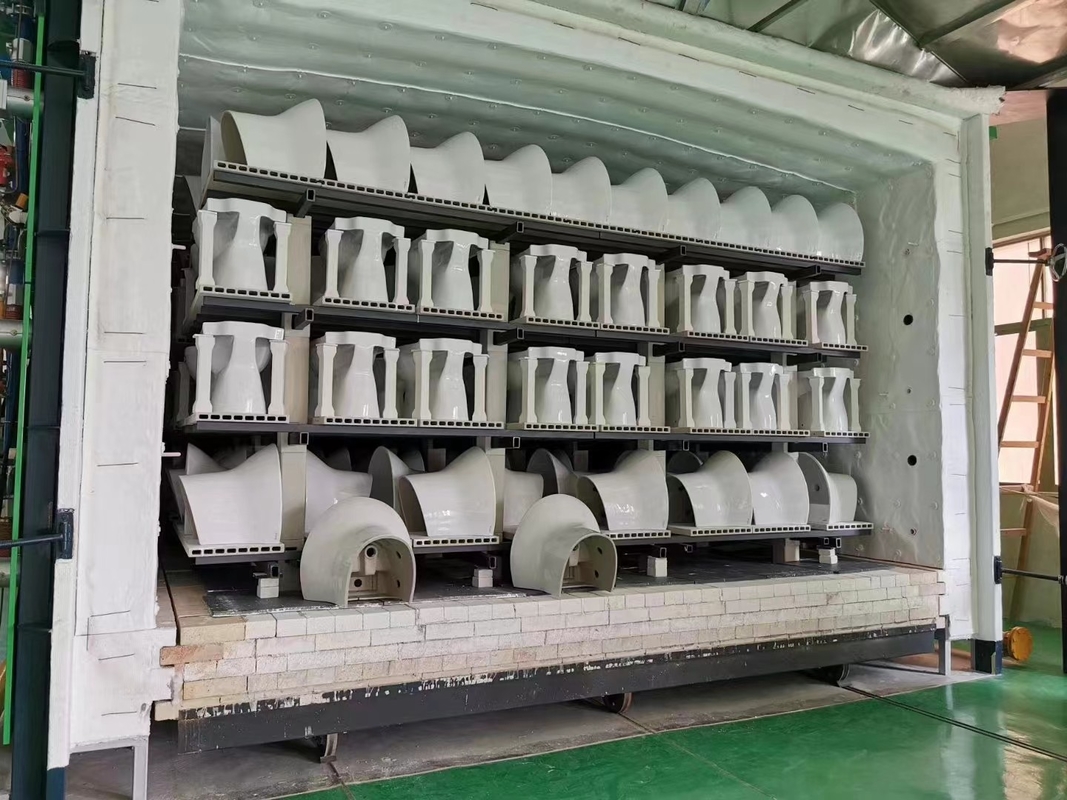

• بارگیری: مواد خام یا محصولات پیش ساخته شده بر روی واگن ها در ورودی کوره بارگذاری می شوند.
• منطقه پیش گرم کردن: محصولات وارد منطقه پیش گرم شدن می شوند که در آن رطوبت باقی مانده به تدریج برای جلوگیری از شوک حرارتی حذف می شود.
• منطقه گرمایش: در این منطقه، دمای حرارت به سطح مورد نظر برای فرآیند سوخاری افزایش می یابد، معمولاً از 900 °C تا 1400 °C بسته به ماده.
• منطقه خیس شدن: محصولات در دمای اوج نگهداری می شوند تا گرمایش یکنواخت و تبدیل کامل مواد را تضمین کنند.
• منطقه خنک کننده: خنک سازی تدریجی برای جلوگیری از ترک یا انحراف، آماده سازی محصولات برای دستکاری و پردازش بیشتر انجام می شود.
• تخلیه: محصولات آماده در خروجی کوره ها تخلیه می شوند و آماده بازرسی و بسته بندی می شوند.

ویژگی ها

کوره های تونلی از پیش ساخته شده دارای چندین ویژگی متمایز هستند:

• بهره وری انرژی: تبادل حرارتی بهینه و عایق بندی مصرف سوخت را کاهش می دهد.
• توزیع یکنواخت دمای: کیفیت محصول را در تمام دسته ها تضمین می کند.
• تولید بالا: قادر به پردازش حجم های بزرگ به طور مداوم.
• طراحی ماژولار: آسان ساختن، گسترش و نگهداری را آسان می کند.
• کنترل های پیشرفته: سیستم های خودکار دقت و قابلیت اطمینان را افزایش می دهند.
• انعطاف پذیری: قابل سازگاری با انواع مختلف محصولات و مقیاس های تولید.

درخواست ها

کوره های تونلی از پیش ساخته شده برای طیف گسترده ای از کاربردهای مختلف مناسب هستند:

• صنعت سرامیک: برای سوزاندن کاشی ها، لوازم بهداشتی و مواد آتش گیر استفاده می شود.
• تولید آجر: ایده آل برای تولید انبوه انواع مختلف آجر.
• صنعت فلزات: در درمان حرارتی فلزات و آلیاژ ها استفاده می شود.
• صنعت شیمی: برای فرآیندهایی که نیاز به محیط های با دمای بالا کنترل شده دارند استفاده می شود.
• صنعت شیشه: برای گرم کردن و سخت کردن محصولات شیشه ای مناسب است.
