کنترل اتوماتیک کوره های مستمر صرفه جویی در انرژی گرمایش الکتریکی

کوره ی کمربند شبکی/ کوره ی مستمر/ گرمایش الکتریکی/ ساختار فریم فلزی/ کنترل خودکار/ صرفه جویی در انرژی/900°C

خلاصه ای

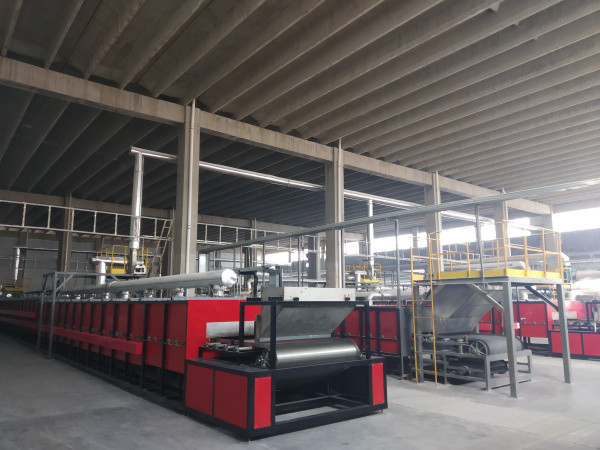

کوره کمربند میش یک کوره مستمر است که یک کمربند میش فلزی به عنوان حالت انتقال دارد. کمربند میش فلزی توسط رول ها یا صفحات پشتیبانی حمل می شود. با توجه به روش گرمایش،می تواند به دو دسته تقسیم شود.: اجاق گاز و اجاق الکتریکی. می تواند با شعله باز یا شعله روشن شود.

یک سری از رول های فولاد ضد زنگ در امتداد طول کوره قرار دارند و پشت سر کمربند فلزی که توسط موتور تنظیم سرعت حرکت می کند را پشتیبانی می کنند.محصول را می توان مستقیماً روی کمربند مچ برای خشک کردن یا سوخاری قرار داد.کمربند شبكه دار از فولاد ضد زنگ ساخته شده است و مواد مختلف با توجه به درجه حرارت استفاده می شود.دمای کلی استفاده از کوره کمربند ابریشی کمتر از 900°C است..

سیستم کنترل دمای کوره کمربند شبکه ای متشکل از یک تنظیم کننده PID هوشمند نمایش دیجیتال و یک تریستور است که یک سیستم کنترل حلقه بسته را تشکیل می دهد.که می تواند کنترل درجه حرارت خودکار و دقیق را درک کندعنصر گرمایش، صفحه گرمایش سرامیکی FEC یا میله گرمایش سرامیکی را اتخاذ می کند و سیستم کنترل دمای یک کنترلگر درجه حرارت برنامه هوشمند چند مرحله ای را که از ژاپن وارد شده است، اتخاذ می کند.رابط ارتباطات داده می تواند به صورت مورد نیاز پیکربندی شود، تنظیم سرعت بدون گام با فرکانس متغیر، انتقال کمربند شبکه فولادی مقاوم در برابر گرما و مفهوم طراحی چرخ تنش زاویه بزرگ برای اطمینان از حمل و نقل بدون مشکل محصول.

به عنوان یک تجهیزات حرارتی برای تولید مستمر، سیستم کار کوره کمربند میش به شدت بسته به نوع سوخت، ساختار کوره، محصولات کباب، شکل کباب و غیره متفاوت است.کیفیت ثابت و قابل اطمینان، درجه حرارت فرنی یکسان و صرفه جویی در انرژی توسط مشتریان شناخته شده است.

ساختار

کل مجموعه تجهیزات کوره کمربند میش شامل سه قسمت است: بدن کوره، سیستم انتقال کمربند میش و سیستم کنترل دمای.

1بدن کوره شامل بخش تغذیه، بخش پیش سوزانده شدن، بخش سینتر کردن، بخش خنک کننده آهسته، بخش خنک کننده آب و بخش تخلیه است.

2. سیستم انتقال کمربند میش شامل کمربند میش مقاوم در برابر دمای بالا، دستگاه انتقال و غیره است. سرعت اجرای کوره کمربند میش توسط کنورتر فرکانس تنظیم می شود.و یک دستگاه اندازه گیری سرعت کمربند شبکه نمایش دیجیتال پیکربندی شده استسرعت کمربند میش می تواند به طور مستقیم خوانده شود.

3سیستم کنترل دما از ترموپول ها تشکیل شده است.

سیستم کار

به عنوان یک تجهیزات خاص برای سرخ کردن حامل کاتالیزور، سیستم کار کوره عمدتا شامل پایه کوره، ساختار اصلی کوره، سیستم انتقال کمربند میش، سیستم گرمایش الکتریکی،سیستم گردش هوا گرم، سیستم حذف گازهای خروجی، سیستم خنک کننده، سیستم کنترل خودکار و غیره

1. کوره کمربند میش یک ساختار فریم فلزی را اتخاذ می کند و الزامات برای پایه بالا نیست ، عمدتاً ظرفیت حمل زمین و الزامات ارتفاع.نیاز به ظرفیت حمل زمین به 8 تن در متر مربع می رسد، و سایت مسطح است. پایه 300 میلی متر ضخامت بتن است، و بدن کوره بر روی سطح پایین بتن قرار دارد.

2قاب فلزی واحدهای ساختاری مستقل را اتخاذ می کند که با لوله های مستطیل جوش داده می شوند. شاسی حامل مواد آتشگیر با فولاد کانال جوش داده می شود.طول هر ساختار واحد 2 متر است، قاب سر کوره 1.5 متر است و قاب دم کوره با بولت متصل است. در پایین بولت های تنظیم برای تنظیم ارتفاع کلی قاب وجود دارد.

3سیستم انتقال کوره کمربند میش شامل کمربند میش، رول، رول، تنش دهنده، مکانیسم اصلاح انحراف و مکانیسم قدرت است.قطر پیچ و خم کمربند میش و قطر گره رشته باید به طور معقول انتخاب شود تا اطمینان حاصل شود که قدرت کلی کمربند میش و اندازه شکاف مطابق با الزامات طراحی است.

4. کوره کمربند میش گرمایش الکتریکی را اتخاذ می کند. عنصر گرمایش الکتریکی با سیم مقاومت نیکل 80 کرومیوم 20 پیچیده شده است. این عنصر گرمایش قابل اعتماد و آسان برای نگهداری است.می تواند در حالت داغ بدون متوقف کردن کوره جایگزین شوددر عین حال، به منظور جلوگیری از مواد شکسته که از طریق شکاف کمربند میش سقوط می کنند به طور مستقیم بر روی عنصر گرمایش مقاومت سقوط می کنند،اقدامات حفاظتی لازم در بالای عنصر گرمایش مقاومت انجام می شود..

5سوختن حامل کاتالیزور مقدار مشخصی از گاز های خروجی را تولید می کند.دو شاخه گازهای خروجی گازهای خروجی در بالای سر کوره از کوره کمربند میش نصب می شود تا گاز خروجی را در زمان.

6. کوره کمربند میش خنک کننده تهویه اجباری را برای کاهش دمای کوره اتخاذ می کند. خنک کننده تهویه اجباری همچنین به طور موثر طول بخش خنک کننده کوره را کوتاه می کند.

7علاوه بر کنترل فرکانس تبدیل تردد کمربند، مکانیسم کشش خودکار کمربند و اصلاح انحراف خودکار ذکر شده در بالا،کوره کمربند شبكه دار همچنین کنترل اتوماتيك دما و تمام فشار فن را تحقق می بخشد.

درخواست

کوره کمربند شبکه به طور عمده برای سرامیک های ویژه، سرامیک های ساختاری، سرامیک های الکترونیکی، سرامیک های کاربردی، مواد مغناطیسی، پودرهای الکترونیکی، دستگاه های الکترونیکی،سرامیک های عسل و سایر زمینه ها;
